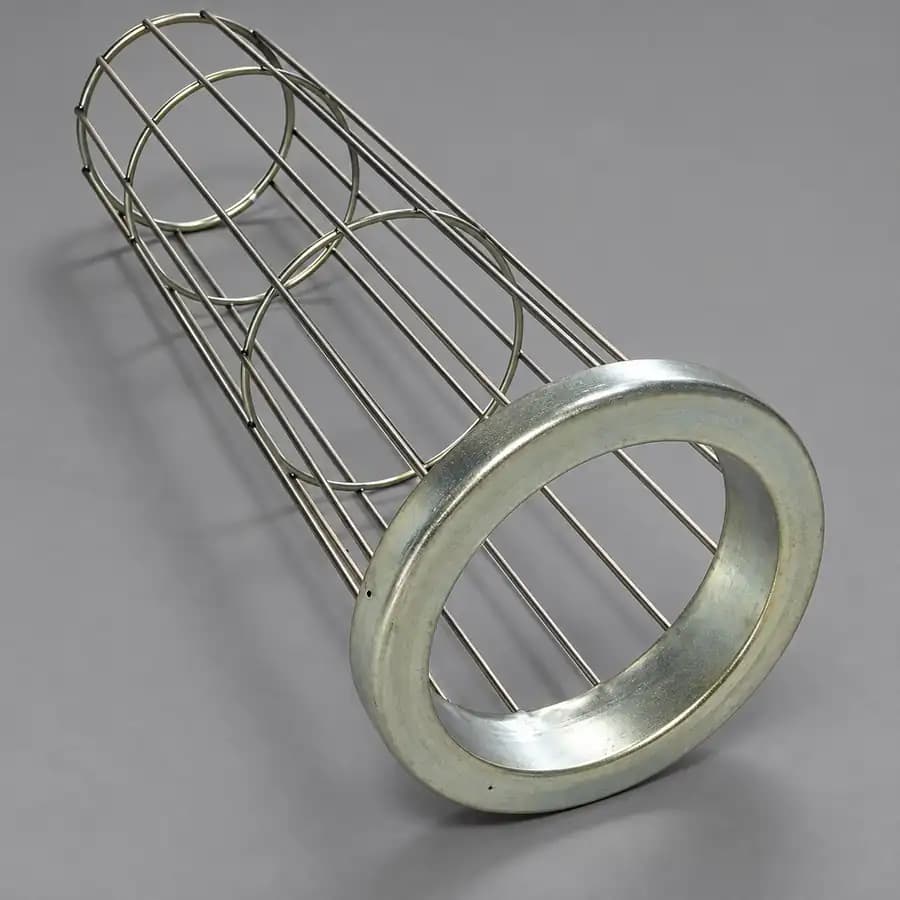

Круглый каркас фильтра
Используется с цилиндрическими рукавами. При подборе важны наружный диаметр, длина, число продольных прутков, шаг опорных колец и конструкция горловины. Для длинных элементов возможно секционное исполнение.
Каркасы для фильтровальных рукавов
Металлические проволочные каркасы для рукавных фильтров: круглые и плоские, цельные и секционные. Изготовление по чертежу, образцу или ТЗ с подбором материала, покрытия и комплектующих.
Круглые и плоскиеПо ТЗ и образцуСталь / нержавеющая стальВентури и секции
Опора фильтровального рукава
Зачем нужен каркас рукавного фильтра

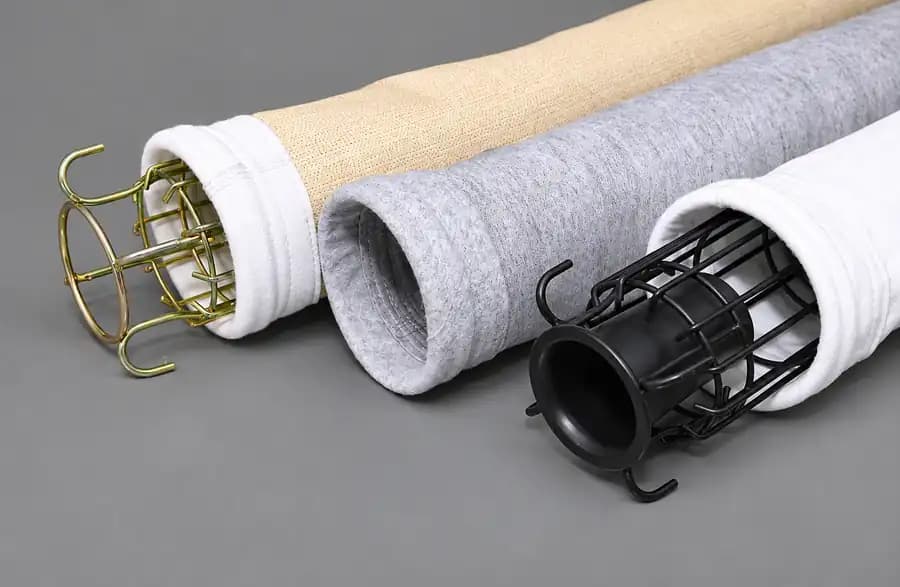

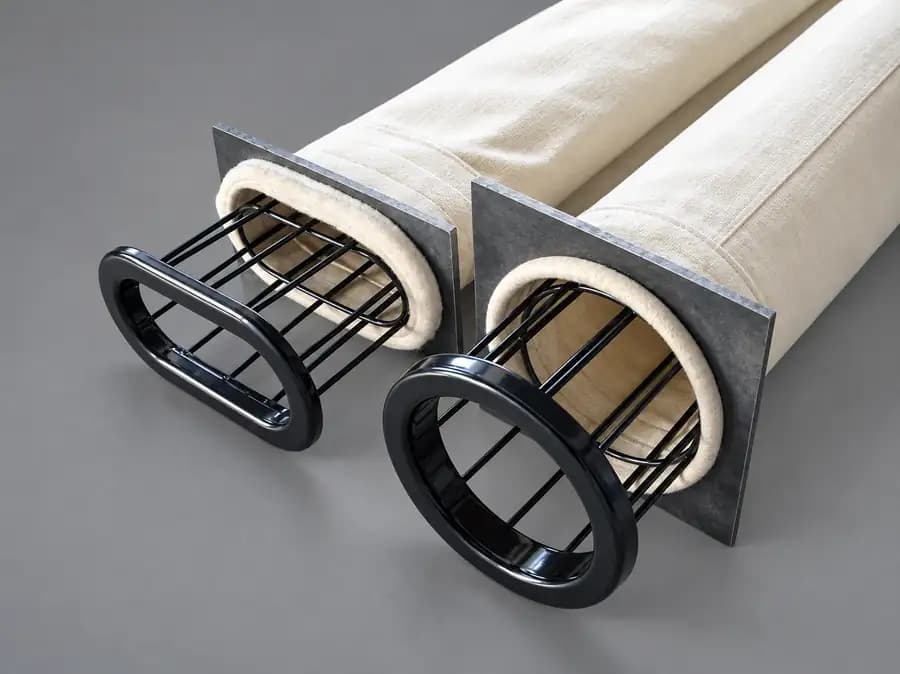

Каркас устанавливается внутрь фильтровального рукава и поддерживает его форму при работе и регенерации. Правильная геометрия помогает избежать заломов и лишнего трения ткани о металл.

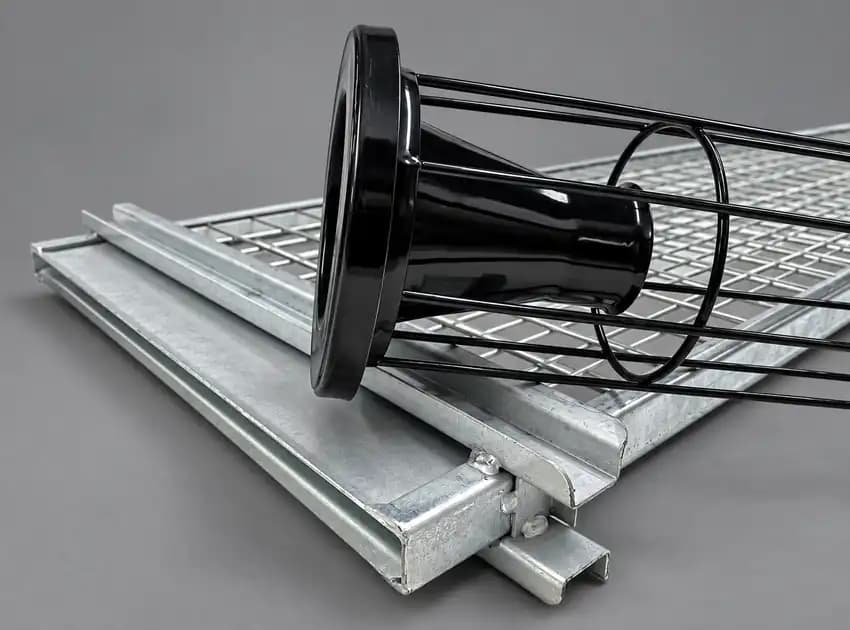

Конструкция должна соответствовать посадке рукава, способу крепления и системе очистки. Для импульсных фильтров дополнительно учитывают верхнюю часть, Вентури и способ соединения секций.
Каркас и фильтровальный рукав лучше подбирать как совместимую пару.
Виды каркасов
Круглые и плоские каркасы для рукавных фильтров

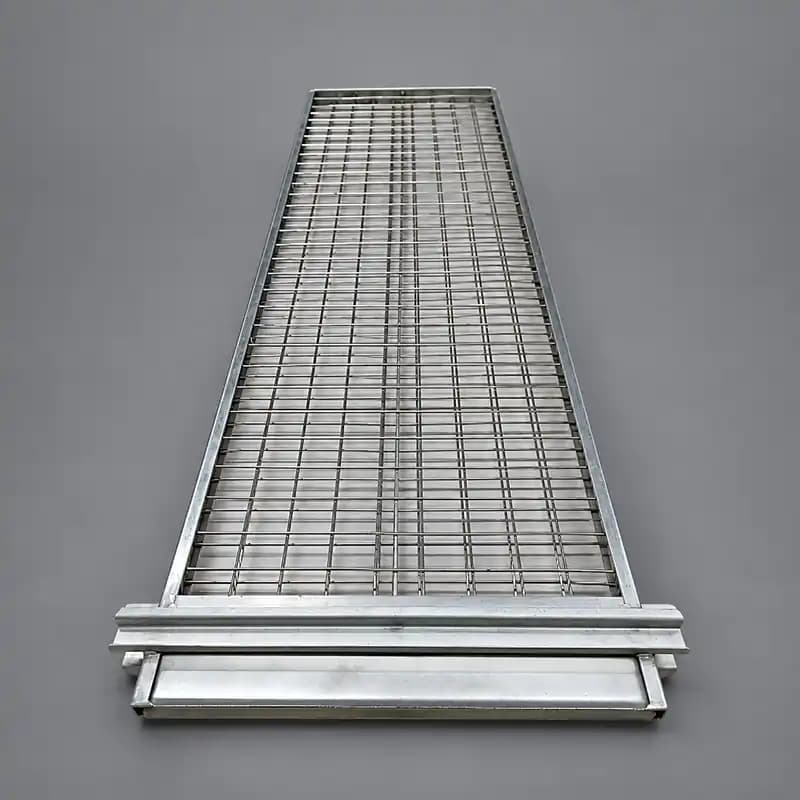

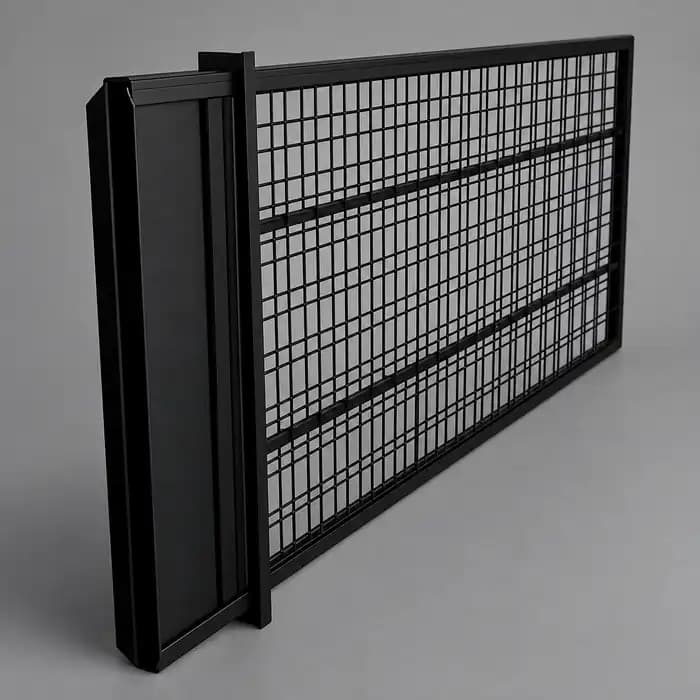

Плоский каркас фильтра
Применяется с плоскими и конвертными фильтровальными элементами. Геометрия подбирается по ширине, высоте, длине и посадочному узлу, чтобы ткань не схлопывалась и не испытывала локальных перегибов.
Материал и исполнение
Сталь, покрытия и комплектующие
Материал выбирают по температуре, влажности и коррозионной активности среды. Для стандартных условий применяют стальные конструкции, для более агрессивной среды — подходящую нержавеющую сталь.
Поверхность может быть без дополнительной обработки либо с защитным покрытием. Грунтование, окраску или цинкование согласуют по ТЗ. Для импульсной регенерации возможна комплектация Вентури и соединительными элементами секций.
Данные для расчёта
Что указать при заказе
Если чертежа нет, приложите фото старого каркаса рядом с рулеткой и отдельно снимите верхнюю и нижнюю части.
Формакруглая, плоская или по образцу
Габаритыдлина + диаметр / ширина и высота
Проволокадиаметр и число продольных прутков
Поперечные элементыколичество и шаг колец / перемычек
Материалуглеродистая или нержавеющая сталь
Поверхностьбез покрытия, грунт, окраска или цинкование
КомплектацияВентури и соединение секций — при необходимости
Изготовление под заказ
Рассчитать каркас фильтровального рукава
Укажите тип каркаса, размеры, материал и количество. Если есть чертёж или фото образца, сообщите об этом в комментарии.
Частые вопросы о каркасах
Какие бывают каркасы для фильтровальных рукавов?
Наиболее распространены круглые и плоские каркасы. По длине они могут быть цельными или секционными. Форму, соединение, материал и верхнее исполнение подбирают под конструкцию рукавного фильтра и фильтровального рукава.
Можно ли изготовить каркас по старому образцу?
Да. Для расчёта можно прислать чертёж, эскиз, фотографии и размеры существующего каркаса. Для нестандартного изделия особенно важны длина, диаметр или ширина, верхняя и нижняя части и количество секций.
Когда нужен каркас из нержавеющей стали?
Нержавеющую сталь рассматривают для влажной, коррозионной или химически активной среды. Окончательный материал выбирают по температуре, составу газов, типу пыли и требованиям оборудования.

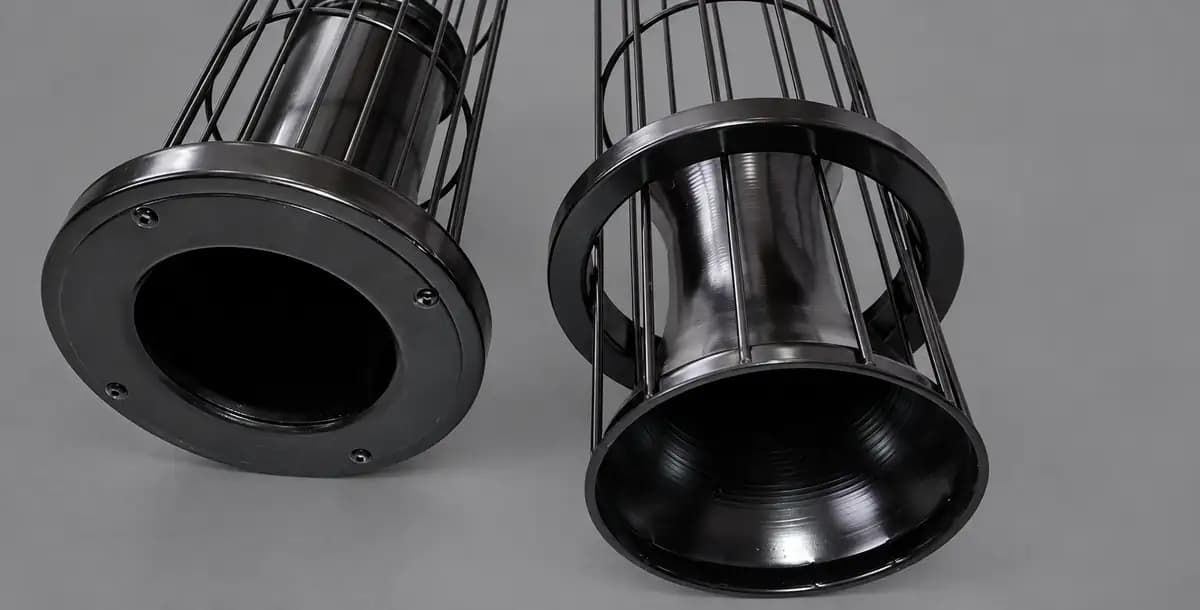

Для чего нужна труба Вентури?
В системах с импульсной регенерацией Вентури помогает организовать поток сжатого воздуха в зоне горловины рукава. Наличие, форма и размеры должны соответствовать конструкции фильтра.
